Диагностика портов DGS-1210

В моей работе часто возникает необходимость быстро продиагностировать физические порты на коммутаторах. Способ который я предлагаю ускоряет процесс диагностики и делает его более наглядным по сравнению с прописыванием команд на коммутаторе. Тестирование производится на Linux, так же требуются:

• minicom (putty тоже подойдет, утилита играет роль отображения информации в консоль);

• модули python3: serial и tkinter;

• сведенный к дефолтным настройкам коммутатор Dlink DGS-1210-28/ME;

• в моем случая "модеризированный патч-корд" из 4 штук в одной шине (картинка в конце текста), но можно и обычный патч-корд.

Для удобства была написана программа gui на python 3. Она разбита на два модуля, один из которых реализует подключение по COM порту, второй - графический интерфейс.

Подробный алгоритм диагностики портов:

1. включаем коммутатор (ждем когда загрузится), подключаем его к компьютеру через конвертор USB to RS-232;

2. Чтобы узнать какие USB устройства у вас подключены можно воспользоваться командой:
   ls /dev/ttyUSB*;
   (номер(строка) идущая после "USB" указать при запуске скрипта main.py)

3. запускаем программу командой:
   python3 main.py 0
0 - это часть имени USB to RS-232, который в программе представлен как:
   port = "/dev/ttyUSB"+str(sys.argv[1]);
   у вас эта часть может отличаться.

4. запускаем параллельно в другом терминале minicom командой:
   minicom -D /dev/ttyUSB0 -b 9600;
   после запуска нажать несколько раз Enter, чтобы пройти строки авторизации;

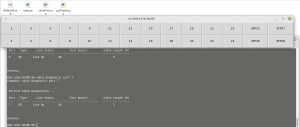

5. коммутируем порты витой пары или SFP. Нажимаем кнопки графического интерфейса, что в свою очередь генерирует данные диагностики кабеля соответствующего порта.

Диагностику можно проводить как на одном так и на множестве коммутаторов:

Четыре совмещенных патч-корда склеил для удобства, в основном пользуюсь одним из них, переключая и проверяя сразу 4 порта (8 - если на одном коммутаторе).
SFP так же можно диагностировать, для этих портов прописанное отдельное условие для команды коммутатора show ports <номер порта(25-28)>.

Программу планирую дорабатывать:

• универсальность для DGS 3120, 3100, 1210;

• индикация о состоянии кабелей;

• опция генерации циклического прохода по всем портам и записи результатов диагностики в файл.
