Здравствуйте дорогие читатели моего блога. Данная статья относится к разделу робототехники.
Я представлю вам инструкцию создания электроэнцефалографа на базе образовательной платы Arduino.
Для реализации задуманного, необходимо приобрести
— плату Arduino (любой вариант; в статье представлена Arduino uno)
— усилитель сигнала, например, микросхема KIA324P — Датащит по микросхеме.
— два резистора рассчитанные на кОм, но имеющие разницу в 10 — 20 раз (например, 10кОм и 100кОм)
— соединительные штекеры
— соединительные провода

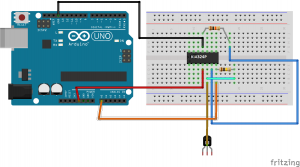

Ниже представлена схема устройства. Это упрощённый вариант без добавления конденсаторов в цепь, которые нужны для устранения помех и сглаживанию графиков показаний. Я их не стал использовать в схеме дабы не запутывать.
Здесь представлен любительский аппарат, который может собрать даже ребёнок.
Схема устройства
Загрузим программу на плату Arduino
Программа, как видите, простая и заключается в выводе значений через аналоговый пин A0.
Выводить будем через встроенные плоттер, который рисует график.
Откроем его при включёном устройстве:
Показания сенсора, когда нет контактов с кожей человека.
Показания сенсора при касании контактов лобной части головы.
Устройство работает. Теперь вы можете снимать свои биоритмы участка мозга или других частей тела и анализировать их.
Всем удачной научной работы
Подробные этапы сборки и источники информации на основе которых создавался данный проект представлены ЗДЕСЬ
