В мире промышленной автоматизации интерфейсы HMI устарели, выглядят пугающе и бытует мнение, что чем дороже программно-аппаратный комплекс, тем лучше он будет работать. Молодёжь, которая умеет рисовать красивые WEB-морды в этот бизнес не суется, всех пугает так называемые Machine to machine протоколы и интерфейсы, индустрия обросла опытными мужиками, которые понимают как выглядит два байта данных в одном регистре Modbus.

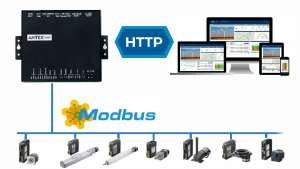

Итак статья для тех, кто столкнулся с задачей преобразовать Modbus RTU TCP в протокол HTTP, который уже можно вытянуть на любую красочную web морду либо другой сервис.
Представим что вы пришли на производство, в котором уже стоят промышленные приборы - датчики температуры, станки, принимающие\передающие данные по протоколу Modbus RTU TCP, а Вам нужно закинуть некоторые данные в систему мониторинга. Действительно подавляющее большинство систем мониторинга не смогут опросить устройства по Modbus без специального программно-аппаратного шлюза.
Предлагаем бесплатное программное обеспечение Node-Red и контроллер AntexGate и получаем мощный программно-аппаратный комплекс для преобразования различных протоколов. В предыдущей статье мы уже рассмотрели конвертацию ModbusTCP2ModbusRTU.
Первое, что необходимо – это установить программный продукт Node-Red, это делается одним скриптом:
bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered)
Сделать Node-Red после установки сервисом:
sudo systemctl enable nodered.service
Перезагружаем железяку:
sudo reboot
Теперь попадаем в среду нашего программного конвертора Node-Red через web браузер по ссылке ip шлюза:1880
В настройках справа устанавливаем плагин node-red-contrib-modbus.
После того, как плагин установлен приступаем к настройке, делается это так же просто из web интерфейса. Нажимаем кнопку меню, импорт, примеры, Modbus-HTTP, импорт.
Итак, настройка почти закончилась, нам остается настроить наши модули опроса и записи на нужные параметры Modbus соединения.
Итак мы настраиваем все 4 узла. В моем случае это опрос Modbus RTU устройства с параметрами аппаратного порта /dev/ttyRS485-1 115200 - 8 - 1 - N. Еще 2 узла отвечают за автоматическое чтение из предустановленных регистров, поэтому я сразу настроил чтение массива 4х регистров начиная с 512, функцией Holding Register. Кстати не забудьте собственно подключить конечное устройство к RS485 шине.
Теперь в блоке комментариев вы можете встретить API HTTP для взаимодействия, ниже с ними познакомимся.
## Read
### Flex Read
http://ip:1880/modbus/flex/read?value=0&unitid=1&fc=3&address=0&quantity=1
http://ip:1880/modbus/flex/read?value=0&unitid=1&fc=4&address=0&quantity=1
http://ip:1880/modbus/flex/read?value=0&unitid=1&fc=3&address=0&quantity=5
http://ip:1880/modbus/flex/read?value=0&unitid=1&fc=4&address=0&quantity=5
### Read
http://ip:1880/modbus/read
## Write
### Test HTTP without Modbus
http://ip:1880/modbus/flex/write/test?value=[1,2,3,4,5]&unitid=1&fc=16&address=0&quantity=5
### Flex Write
http://ip:1880/modbus/flex/write?value=10&unitid=1&fc=6&address=0&quantity=1
http://ip:1880/modbus/flex/write?value=[1,2,3,4,5]&unitid=1&fc=16&address=0&quantity=5
### Write
http://ip:1880/modbus/writeМне были интересны пару запросов, которые прекрасно сработали.
Сначала тестируем функцию записи - пишем значение 123 в Modbus RTU устройство с адресом 16 функцией 6 в регистр 512 ну и длина записи 1 значение. Можно писать и сразу массивы например [1,2,3,4,5] тогда и длина записи соответственно 5.
Теперь проверим, записалось ли наше значение в нужное адресное пространство и прочитаем состояние 5-ти регистров начиная с 512 функцией 3.
Как видим значение записалось. Теперь мы можем внедрить наши данные в любое web приложение.
Контроллер AntexGate в связке с Node-Red или другим софтом вляется отличным универсальным решением для обработки, пересылки и хранения данных. Прошу прощения за рекламу, однако выше представленный проект Вы можете реализовать на любом железе и любой ОС.
