JavaScript: Zoom как в картах для SVG/HTML

dgrm.net | GitHub

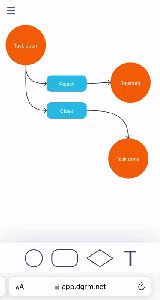

Как сделан zoom в редакторе блок-схем dgrm.net.
Zoom-ить можно:

• колесиком мышки,

• touchpad-ом

• и двумя пальцами на телефонах и планшетах.

Готовая функция zoom-а SVG для ваших проектов прилагается. Для HTML можно переделать.

Алгоритм zoom-а

В SVG и HTML есть масштабирование. Масштабирование в HTML.

Только менять масштаб не достаточно. Изображение будет уезжать.
При увеличении круг в центре экрана съезжает вниз вправо.

Черный прямоугольник это экран. Синий это увеличенное изображение. Увеличенный круг находится в центре увеличенного изображения, но съехал относительно экрана.

Нужно увеличивать и сдвигать, тогда центр изображения не уедет.

На рисунке 4 центр изображения не съезжает. Но карты работают не так. Карты зумятся не в центр. Карты зумятся относительно курсора. Место, куда указывает курсор, не сдвигается относительно экрана.

Здание в центре карты уезжает вниз. Оно выделено красным. Здание под курсором остается на месте. Выделено синим.

Значит функция зума должна сдвигать изображение так, чтобы точка под курсором оставалась на месте.

/**
 * @param {SVGGraphicsElement} svgEl
 * @param {Point} fixedPoint this point will not change position while scale
 * @param {number} scale
 * @param {number} nextScale
 */
export function svgScale(svgEl, fixedPoint, scale, nextScale) {
    const position = svgPositionGet(svgEl);

    svgPositionSet(svgEl, {
        x: nextScale / scale * (position.x - fixedPoint.x) + fixedPoint.x,
        y: nextScale / scale * (position.y - fixedPoint.y) + fixedPoint.y
    });

    ensureTransform(svgEl, SVGTransform.SVG_TRANSFORM_SCALE)
        .setScale(nextScale, nextScale);
}

Листинг 1. Функция зума. Сдвигает изображение так, что fixedPoint остается на месте.
Вспомогательные функции svgPositionGet, svgPositionSet, ensureTransform смотрите на GitHub.

Zoom колесиком мышки и touchpad-ом

Подписываемся на событие колесика мышки “wheel”. Для щипка двумя пальцами на touchpad отдельного события нет. Щипок использует это же событие “wheel”.

Для колесика масштаб изменяется с шагом 0.25, а для touchpad 0.05. Значения подобраны так чтобы:

• колесико мышки  не нужно было долго крутить,

• а на touchpad изображение не скакало.

// 'svg' is type of {SVGSVGElement}

// mouse wheel, trackpad pitch
svg.addEventListener('wheel', /** @param {WheelEvent} evt */ evt => {
    evt.preventDefault();


    // calc nextScale

    const delta = evt.deltaY || evt.deltaX;
    const scaleStep = Math.abs(delta) < 50
        ? 0.05  // touchpad pitch
        : 0.25; // mouse wheel

    const scaleDelta = delta < 0 ? scaleStep : -scaleStep;
    const nextScale = scale + scaleDelta; // 'scale' is previous scale


    // calc fixedPoint
    const fixedPoint = { x: evt.clientX, y: evt.clientY };


    // scale
    // 'svgEl' is element to scale
    svgScale(svgEl, fixedPoint, scale, nextScale);
});

Листинг 2. Подписываемся на событие колесика мышки. Щипок touchpad запускает это же событие. Полный код смотрите на GitHub.

Zoom двумя пальцам на телефонах и планшетах

Для zoom-а пальцами фиксированная точка - это точка посередине между пальцами. Изменение масштаба зависит от изменения расстояния между пальцами.

Еще нужно учитывать что изображение можно одновременно зумить и двигать.

// calc nextScale

// distance between fingers
const distanceNew = Math.hypot(
    firstFinger.x - secondFinger.x,
    firstFinger.y - secondFinger.y);

// 'distance' variable is previous distance between fingers
const scaleDelta = (distanceNew - distance) * 0.01;
const nextScale = scale + scaleDelta; // 'scale' is previous scale


// calc fixedPoint
const fixedPoint = {
    x: (firstFinger.x + secondFinger.x) / 2,
    y: (firstFinger.y + secondFinger.y) / 2
};


// scale
// 'svgEl' is element to scale
svgScale(svgEl, fixedPoint, scale, nextScale);


// don't forget to also move the canvas behind your fingers

Листинг 3. При zoom-е пальцами фиксированная точка это точка посередине между пальцами. Изменение масштаба зависит от изменения расстояния между пальцами. Полный код смотрите на GitHub.
