Здравствуйте. Хотелось бы поделиться небольшими идеями по улучшению конструкторской документации. Хотел выложить большую статью по этому поводу (сейчас просто нет времени описывать все идеи по данному вопросу, которые крутятся на уме)..
Далее очень кратно:
Не для кого не секрет, что технологии не стоят на месте, и буквально чуть более чем за 50 лет, человечество совершило огромный скачек в преобразовании мира, а конкретно в цифровизации различных отраслей: экономики, образования, коммуникации, связь и т. д. Но все это не было бы возможно, если бы люди постоянно не стремились сократить время обработки информации, или не пытались улучшить методы доступа к информации.. Последнее на мой взгляд, не должно обходить и инженерные сферы, а конкретно сферу конструкторской документации.
Ниже представлены небольшие наброски идей которые могли бы улучшить обработку информации связанной с конструкторскими документами..

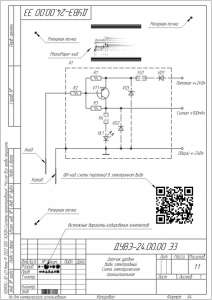

На чертеже представлена схема датчика уровня воды, но это сейчас не главное..
А главное то, что можно улучшить (сократить время) оперативного доступа к чертежам, схемам, моделям и т.д..
Далее, что представлено в документе:
Ну конечно первое, что бросается в глаза это QR-код. С помощью использования его в конструкторской документации, можно организовать оперативный доступ к схемам, чертежам или 3D-моделям, в электронном виде.. Что например при обсуждении чертежа детали группой инженеров, может позволить оперативно просмотреть 3D деталь..
Всевозможные варианты кодирования в контактов в КД, что в свою очередь позволяет например произвести оперативный звонок конструктору или технологу, и т. д.
Реперные точки. Позволяют в режиме VR видеть модель детали при наведении телефона, приложение в свою очередь позволяет крутить, увеличивать или уменьшать проекцию этой детали на чертеже.
Никак не отображено на примере выше.. Но тем немение.. Использование проектора расположенного на столом с КД, который в свою очередь проецирует информацию на документы/чертежи.
Ну наверное самое интересное для меня, - это использование PhonoPaper-кода в КД. Ну например для оперативного доступа к звуку сигнализации, схема которого может быть представлена в КД. И содержит этот код конкретный звук, который по задумке должна воспроизводить схема.. Пример звука можно послушать ниже:
Приложение для воспроизведения: https://play.google.com/store/apps/details?id=nightradio.phonopaper
Генерация PhonoPaper (https://warmplace.ru/soft/ans/):
-подготавливаете 10-секундный WAV файл;
-качаете и запускаете Virtual ANS https://warmplace.ru/soft/ans/
-грузите WAV в Virtual ANS;
-экспортируете в PhonoPaper JPEG из Virtual ANS.
Более подробно о PhonoPaper, можно прочесть тут: https://habr.com/ru/post/220061/
Спасибо, надеюсь было забавно это читать..
p.s. рассматривайте это как пищу для размышления, не более того.. Возможно Вы сами что-то додумаете..
Ничто из представленного не претендует на индивидуальность, или истину в последней инстанции, требует более тщательного исследования и обсуждения перед реализацией той или иной задумки.
Всем удачи! Кстати QR код и PhonoPaper код на схеме, живые..
