Эта простая схема основана на схеме, показанной на рис.2 в моей статье (1). Известно, что главной особенностью ламповых усилителей является наличие небольших искажений. В этих искажениях преобладает вторая гармоника. Некоторые оптроны имеют проходную характеристику, близкую к проходной характеристике лампы, например, типа EL34.

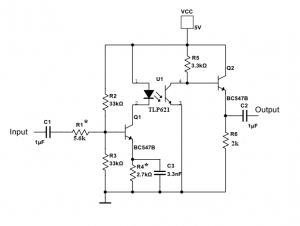

Простая схема с оптроном типа TLP621 показана на рис. 1.
Транзистор Q1 создает ток через светодиод оптрона U1, соответствующий входному сигналу. Коллектор фототранзистора оптрона подключен к эмиттерному повторителю на транзисторе Q2, и сигнал с него подается на выход схемы. Параметры схемы зависят от параметров конкретного экземпляра оптрона.
Для регулировки коэффициента усиления выбирается резистор R1 (3-8 кОм), а резистор 3 выбирается для тока рабочей точки оптрона 1. Значение этого тока обычно составляет 0,670-0,750 мА. Конденсатор С3 с резистором R4 образует цепь частотной коррекции для расширения полосы частот.
При входном сигнале около 200 мВ среднеквадратичного значения спектр выходного сигнала имеет вид, показанный на рис. 2.
Как видно, в спектре доминирует вторая гармоника, характерная для лампового усилителя мощностью 5-15 Вт в выходном каскаде которого используются лампы типа EL34.
Дополнение. В ходе последующих экспериментов мной установлено, что характерные искажения присущи в том числе и более распространенным оптронам, например 4N35. Для них потребуется более высокое значение емкости конденсатора С3.
