Доброго времени суток!!!

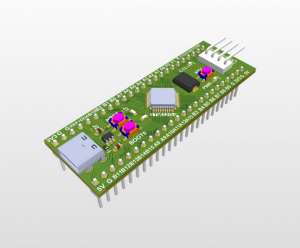

Позвольте представить вашему вниманию модель самодельной отладочной платы на базе STM32G431CB под названием STM32G431 DevBoard V1.1 (название присвоено для удобства), сочетающую высокую функциональность и доступность цены, которая обладает рядом преимуществ в сравнении с аналогичными разработками от компании STM и продуктами, представленными на AliExpress.
Содержание
Введение
Краткий обзор семейства STM32G4
Анализ схемы электрической принципиальной
Сравнение с аналогами
Анализ печатной платы
Монтаж компонентов на печатную плату
Проверка работоспособности платы, создание тестовой прошивки
Стоимость
Вывод
Файлы проекта на GitHub
Список использованных источников
Введение
В феврале 2021 года виртуозы из STMicroelectronics удивили нас серией микроконтроллеров STM32G4 вместе с отладочными платами на базе этого семейства. Однако на сегодняшний день высокая цена на отладочные платы ставит под вопрос их доступность для большинства энтузиастов (для меня в том числе) и профессионалов, работающих с stm32. По состоянию на 29.06.23 цена в Беларуси и России на оригинальные платы от STM колеблется от 50$ (nucleo) до 200$ (discovery). Если же взглянуть на аналоги, которые можно приобрести на AliExpress, то сразу видно, что они не примечательны в следующем: В макетную плату не поставишь + космическая цена + всего 1 покупка и то с плохим отзывом.</p>" data-image="https://habrastorage.org/getpro/habr/upload_files/891/56f/8db/89156f8db7ce9d23827383e1b59c4b6f.jpg" data-abbr="Двухрядный штырьевой разъём 2.54мм" data-image-width="1537" data-image-height="921">двухрядный штырьевой разъём, скудный выбор (мало продавцов), micro-usb, отсутствие посадочного места под Flash-память, ограниченный функционал (позже поясню) и всё ещё высокая стоимость.
В связи с сложившимися обстоятельствами было принято решение создать свою уникальную печатную плату, которая будет лишена вышеперечисленных недостатков и позволит реализовать весь потенциал микроконтроллера STM32G431CB.
Краткий обзор семейства STM32G4
Дальше будут слайды содержащие надписи на английском языке
За опору я буду брать слайды из официальной презентации STM32G4 компании STM. Она полностью на английском языке. В своих комментариях я буду стремиться к максимальной ясности, но не стану изменять (переводить) первоисточник в надежде на то, что мои читатели знакомы с техническим английским и без труда поймут содержание презентации (знание английского в этой области является необходимостью).
Тот, кто уже знаком с данным семейством, может пропускать этот раздел и переходить непосредственно к разделу "Анализ схемы электрической принципиальной".
Довольно интересное семейство, т.к. оно относится к семейству Mainstream и предназначено для работы со смешанными сигналами. На рисунке 1 видно, что STM32G4 является продолжением развития семейства F3. Уже на слайде мы видим, что у данного микроконтроллера увеличена тактовая частота ядра Cortex-M4 до 170 МГц (
