Строим карту IP коннектов домашних девайсов, без регистрации и смс

Вы никогда не задумывались, а куда вообще коннектится все то что у вас дома в сети ? Все эти Windows, MacOS, iOS и прочие проприетарные и умные утюги ? А это не сложно посмотреть. Сегодня в нашем кружке 'Оч.умелые ручки' мы будем следить за теми, кто следит за нами.

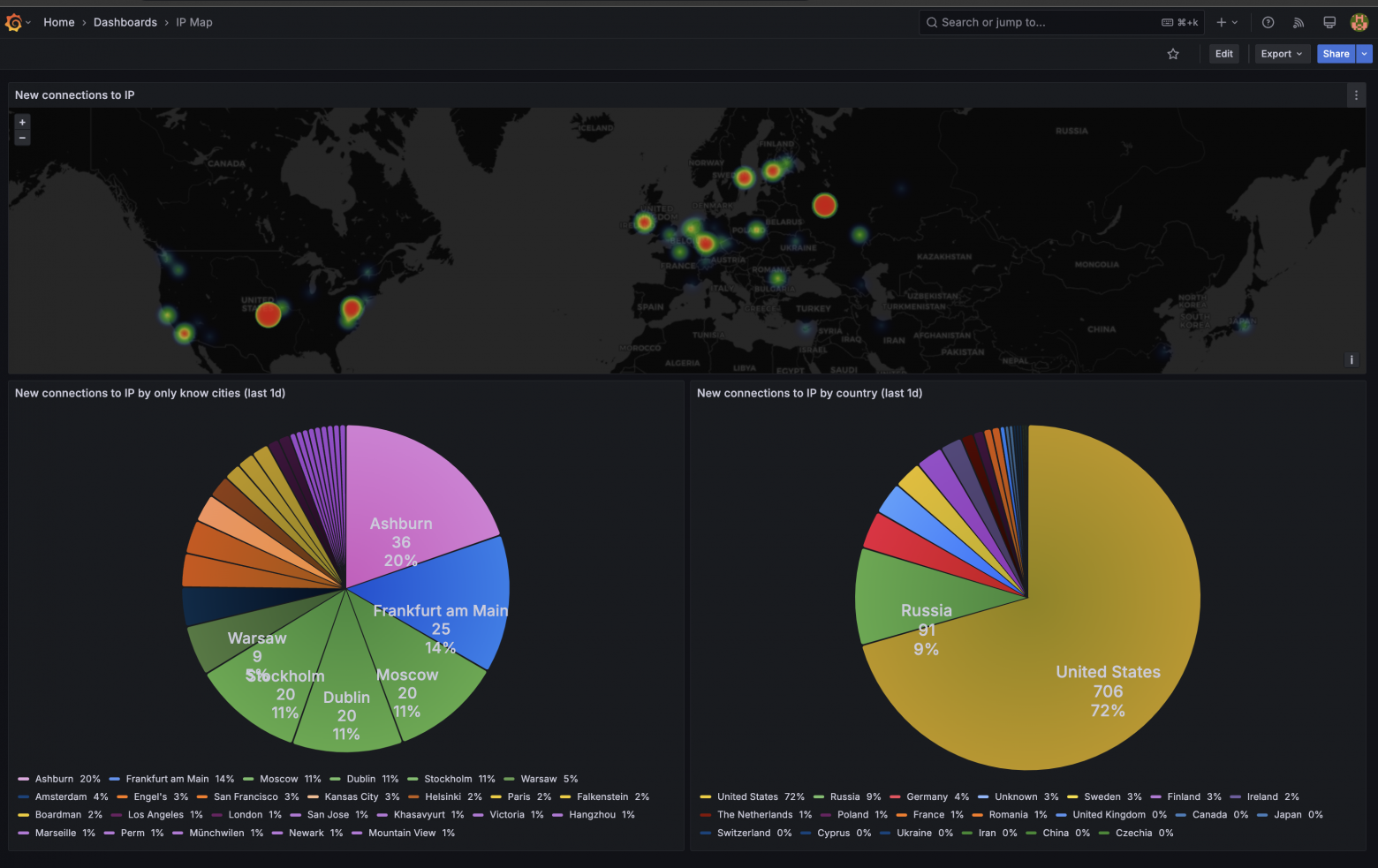

Наша цель - построить карту и графики того куда коннектится все то что сидит в сети дома. И не по трафику, понятно что какая-то там условная Амедиатека будет в топе, а именно про то, куда устанавливаются соединения. Готовить будем на Mikrotik, Grafana и Victoria Logs. В результаты мы получим что-то вроде вот этого:

Для изготовления 'блюда' нам понадобится всего 4 ингредиента:

1. Mikrotik

2. Linux или MacOS

3. Docker (вместе с его другом, composerом)

4. Немного умения консольных команд

1. Mikrotik это просто

Для начала зальём в mikrotik вот примерно такой конфиг, который будет следить за всеми новыми коннектами и вероломно сливать их нам по UDP syslog протоколу в victoria logs. Не забываем заменить x.x.x.x на адрес машины где будет поднята victoria logs, а y.y.y.y на внутренний адрес роутера

/system logging action set 3 remote=x.x.x.x remote-port=5514 src-address=y.y.y.y syslog-facility=local0
/system logging add action=remote prefix=:Firewall topics=firewall
/ip firewall filter add action=passthrough chain=forward comment="all new connections" connection-state=new log=yes log-prefix=new-connection

2. Готовим микросервисы

Дальше все еще проще

1. Ставим на машину git, docker и docker compose если у вас Linux и git, orbstack и docker compose если у вас MacOS

2. Клонируем себе заранее приготовленную репку https://github.com/sergeygalkin/habr.git

3. Виртуозно исполняем всего пару команд

cd habr/mikrotik-victorialogs-mapip
docker compose up -d

В результате которых должно:

1. Cтартануть 3 сервиса

2. Появится два docker volume (для графаны и victoria logs)

3. Собраться один имидж тупенького сервиса на питоне, который по запросу графаны лезет в victoria logs, запрашивает статистику за последний час, конвертит адреса в города, страны и координаты и отдает в виде json

4. Запустится графана с одной дашбордой IP Map и datasource настроенный на сервис из пункта 3

3. Как пользоваться этой шнягой

Если вы все настроили правильно то должно произойти следующее

1. На адресе http://127.0.0.1:9428/select/vmui у вас должен появится вот такой симпатишный UI, который можно использовать для поиска всякого по ip адресам и портам

2. Команда`curl http://127.0.0.1:5555/city_data` должна отдавать что-то такоe:

3. На урле http://127.0.0.1:3000/d/geiop/ после ввода логина и пароля admin/SuperSecret должна появится дашборда как на первом скриншоте.

Особенности 'блюда'

1. Секурность у описанного сетапа близка к нулю, пароль только на графане, http вместо https, порты торчат наружу, так что не надо это разворачивать на виртуалке в интернете, но для дома вполне сойдет.

2. Самописный сервис на питоне не зря пишет при старте `WARNING: This is a development server. Do not use it in a production deployment. Use a production WSGI server instead` он именно такой, исключительно для домашней нагрузки

3. Если вы заметили на дашборде графны нельзя выбрать интервал времени как обычно, интервал в 1 день захардокожен в строке " _time:1d"

4. Надо понимать что запись в логе микротика new-connection говорит о том что что-то внутри пыталось установить соединение, но это не значит что это сделать удалось

Бон аппетит.
