*Прежде всего стоит отметить, что модель является художественной, многие элементы и решения с точки зрения механики и робототехники не имеют смысла.
Цель проекта : знакомство с CAD Dassault Solidworks 2022.
С идеей для учебной модели долго не колебался, как раз пересматривал фильмы Кемерона и «рука T-800» идеально подходила под требования моей задачи: 1) интересно, 2) достаточная детализация, 3) антропоморфно.
1. На первом этапе были изучены и проанализированы все доступные референсы. В сети доступно множество фото, изображений, рендеров и даже уже готовые 3D-модели разного качества. Тщательно всё изучив и переосмыслив я принялся за проектирование своей сборки с целью максимально попрактиковаться, и при этом сделать модель максимально аутентичной.

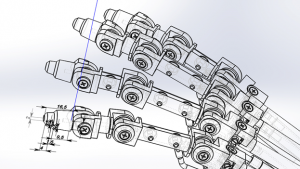

2. Приступаем к проектированию.
3. В итоге имеем многоуровневую детализированную сборку (масштаб 1:1) из 259 элементов запроектированных с нуля. Реализована подвижность всех суставов по нескольким осям в пальцах, запястье и локте – вращательно-осевые соединения (много), шаровые соединения (10), подвижные соединения в имитации цилиндров давления (12). Размеры, по возможности, снимал прямо с себя.
4. Настраиваем материалы, свет и делаем несколько фотореалистичных рендеров.
5. В процессе проектирования подкралась мысль всё это распечатать и собрать.
Печать: Ultimaker Cura 5.2.1, Kingroon КP5, PETG
Постобработка (частично): шлифовка 180/240/320/600, окраска: KUDO-2103, KUDO-1027
Для сборки использовался метиз: M2, M3 в ассортименте.
На этом учебный проект успешно закрыт.
Что можно было сделать лучше (для художественной модели)?
Убрать избыточную детализацию элементов.
Переработать детали с учётом особенностей FDM-печати и последующей постобработки.
Финальную окраску производить методом декоративной металлизации или хромированием.
